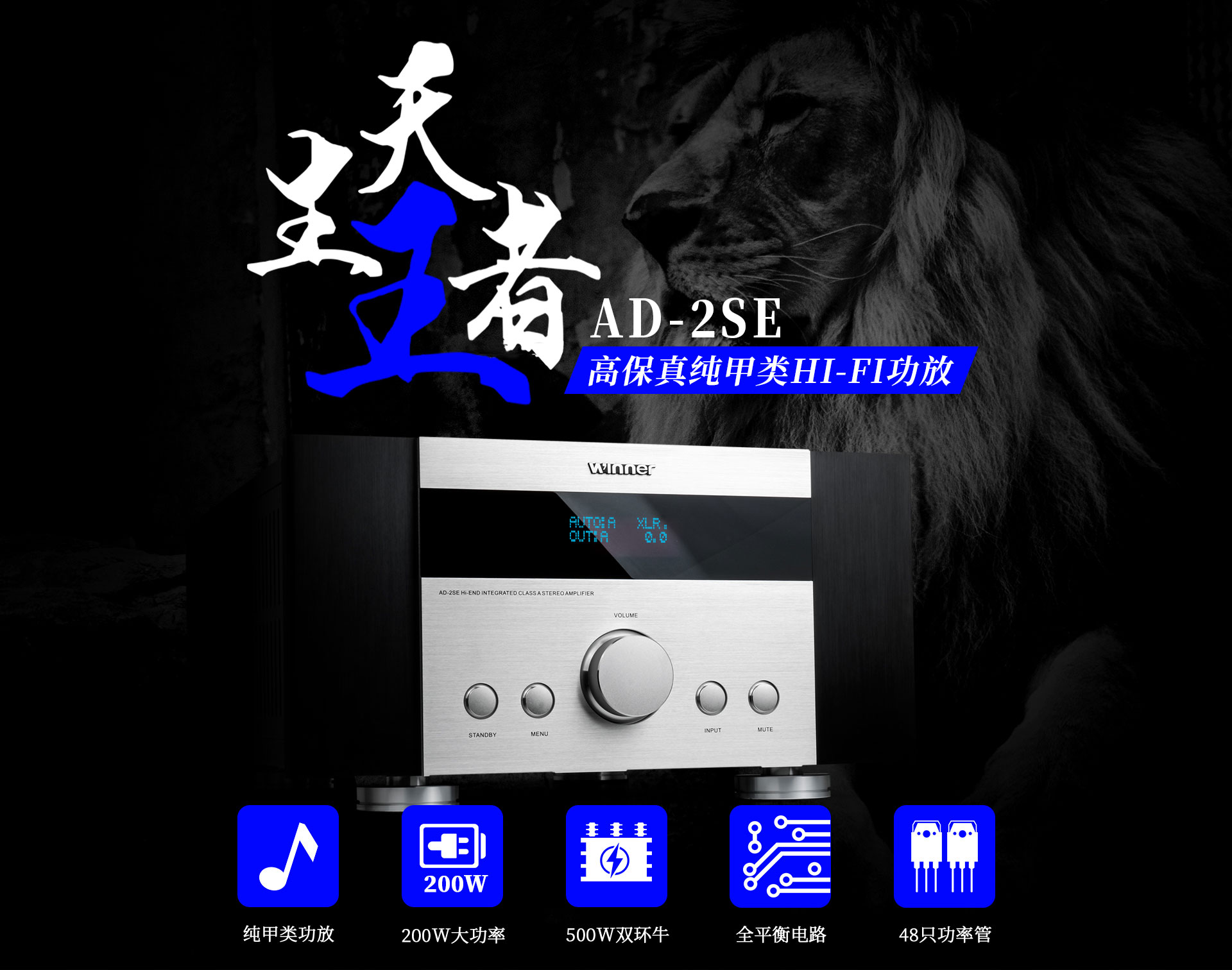

AD-2SE甲類合并式功放旗艦概述

<span line-height:2;"="" style="font-size: 16px;">

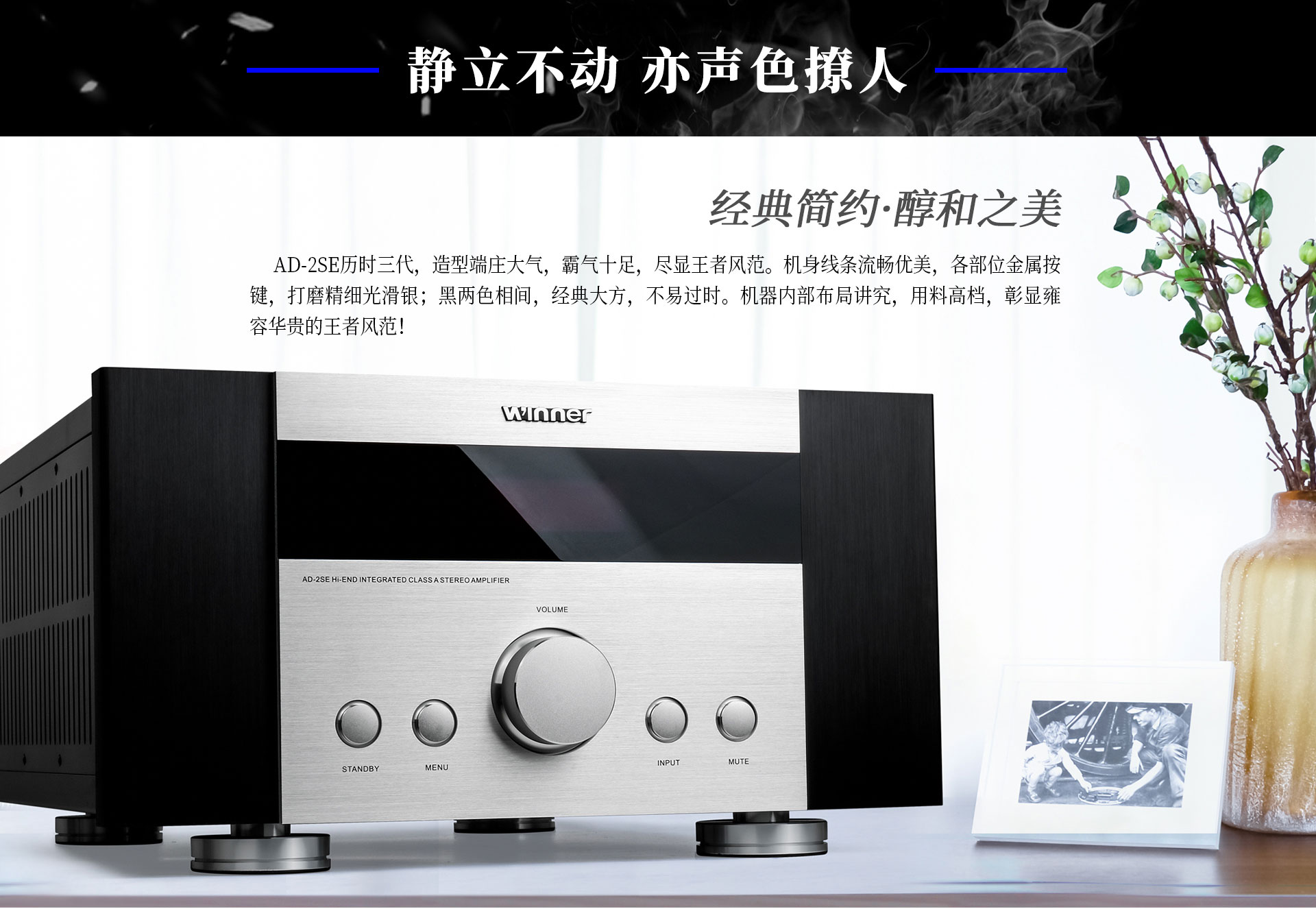

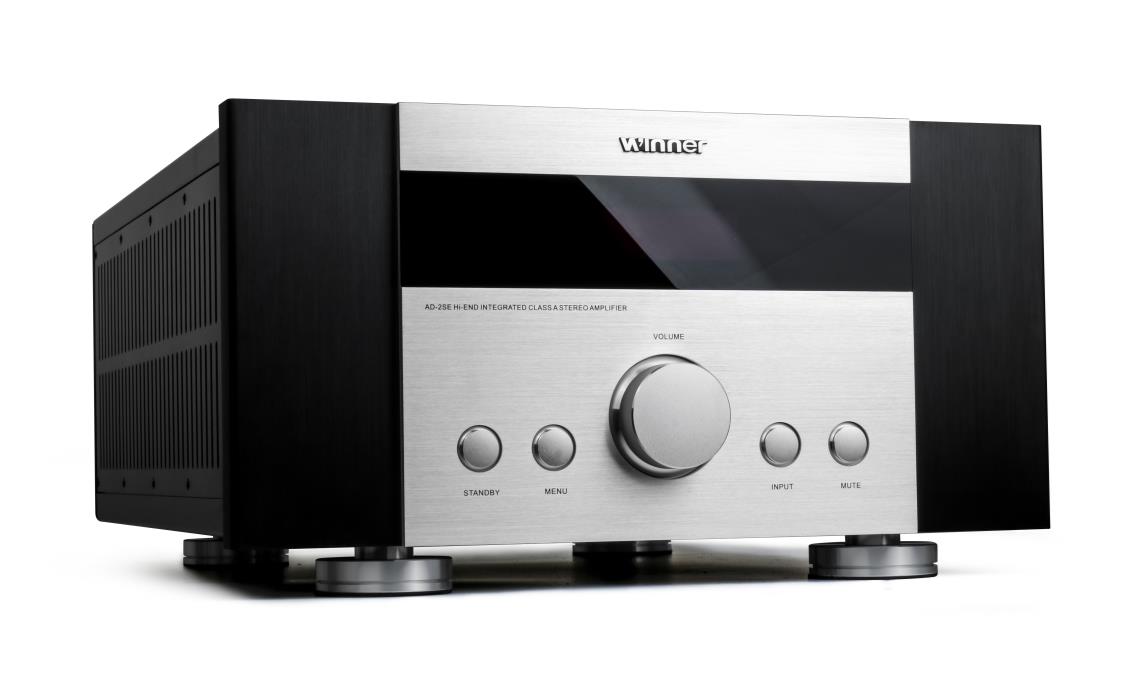

一、外觀特點

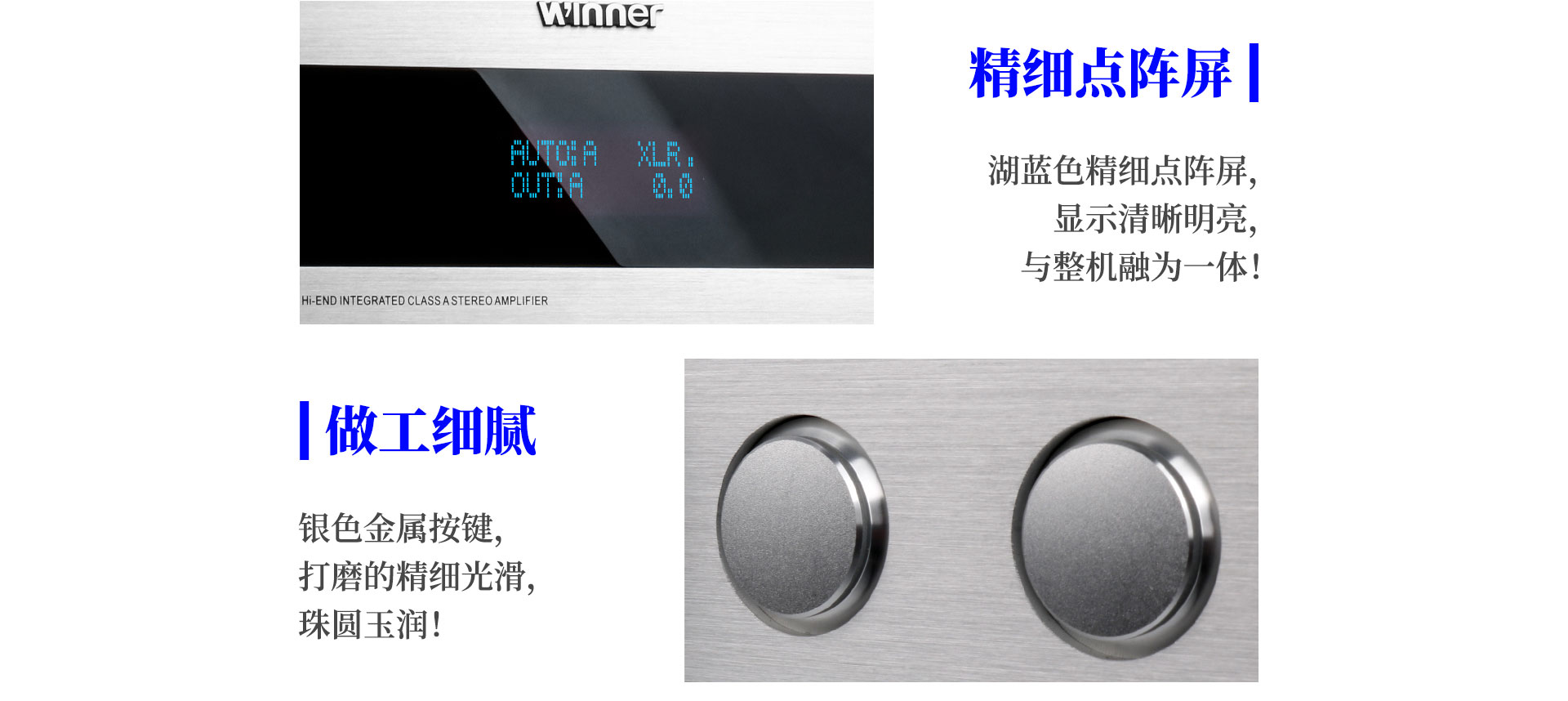

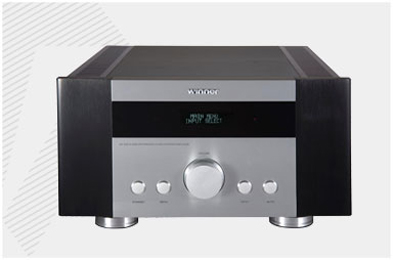

簡潔流暢的金屬線條，全身披掛的黑白色鋁合金鎧甲，標志性的近百斤的體重，很好的詮釋著純甲類的特征。而硬朗挺拔有如西楚霸王的高大威猛，細膩溫潤的湖藍色液晶點陣數碼顯示屏，又讓這鐵甲硬漢平添了幾許溫潤的柔情，更讓有純甲情結的音響發燒友們一見鐘情。

 二、電路及用料設計

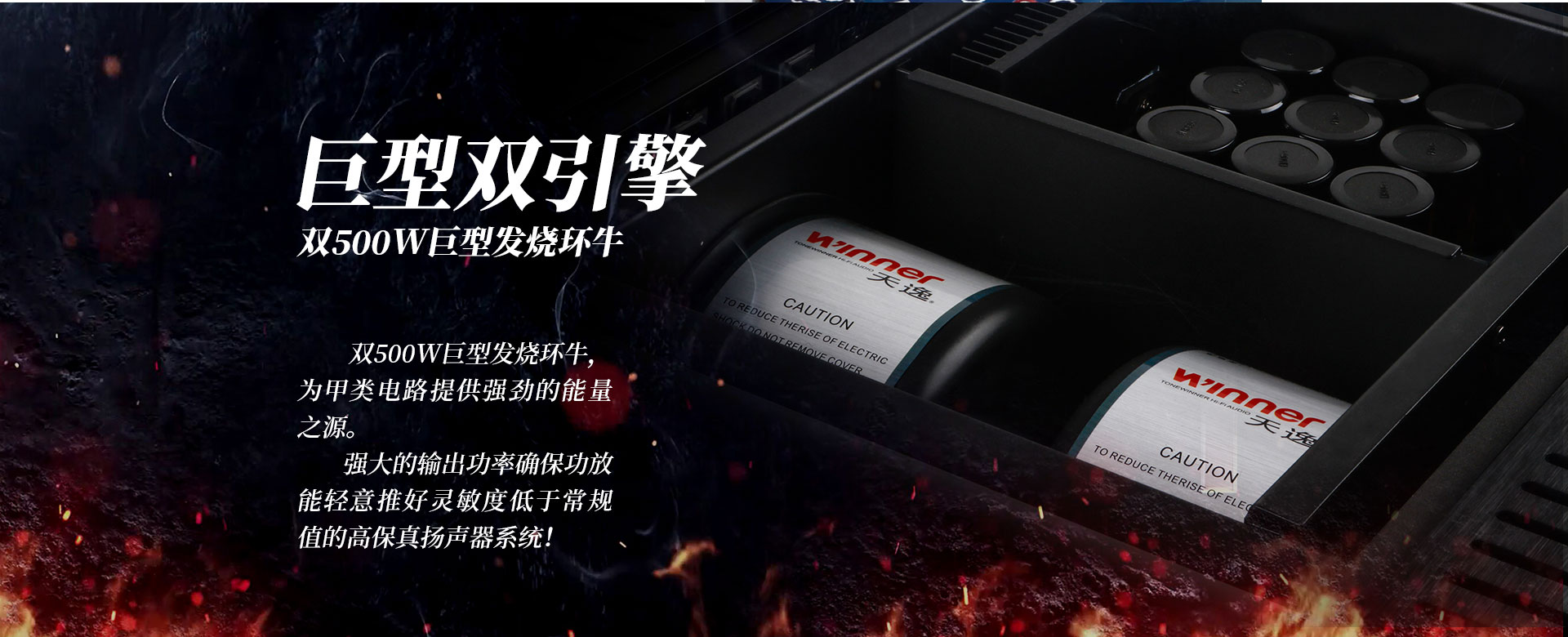

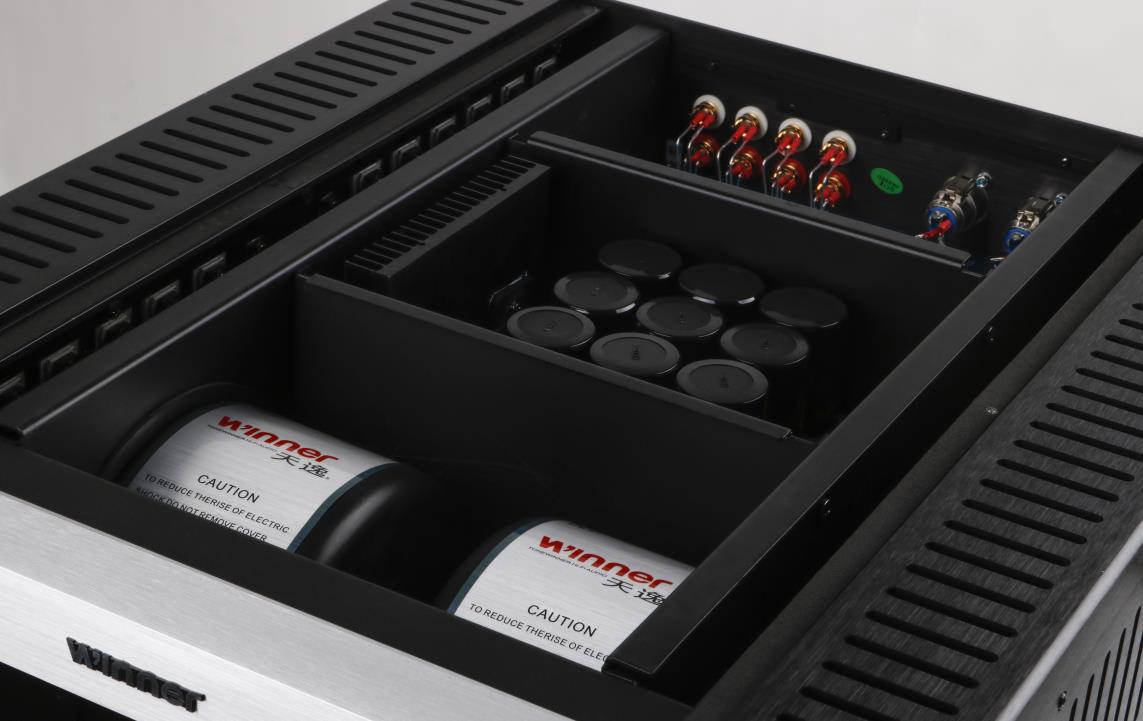

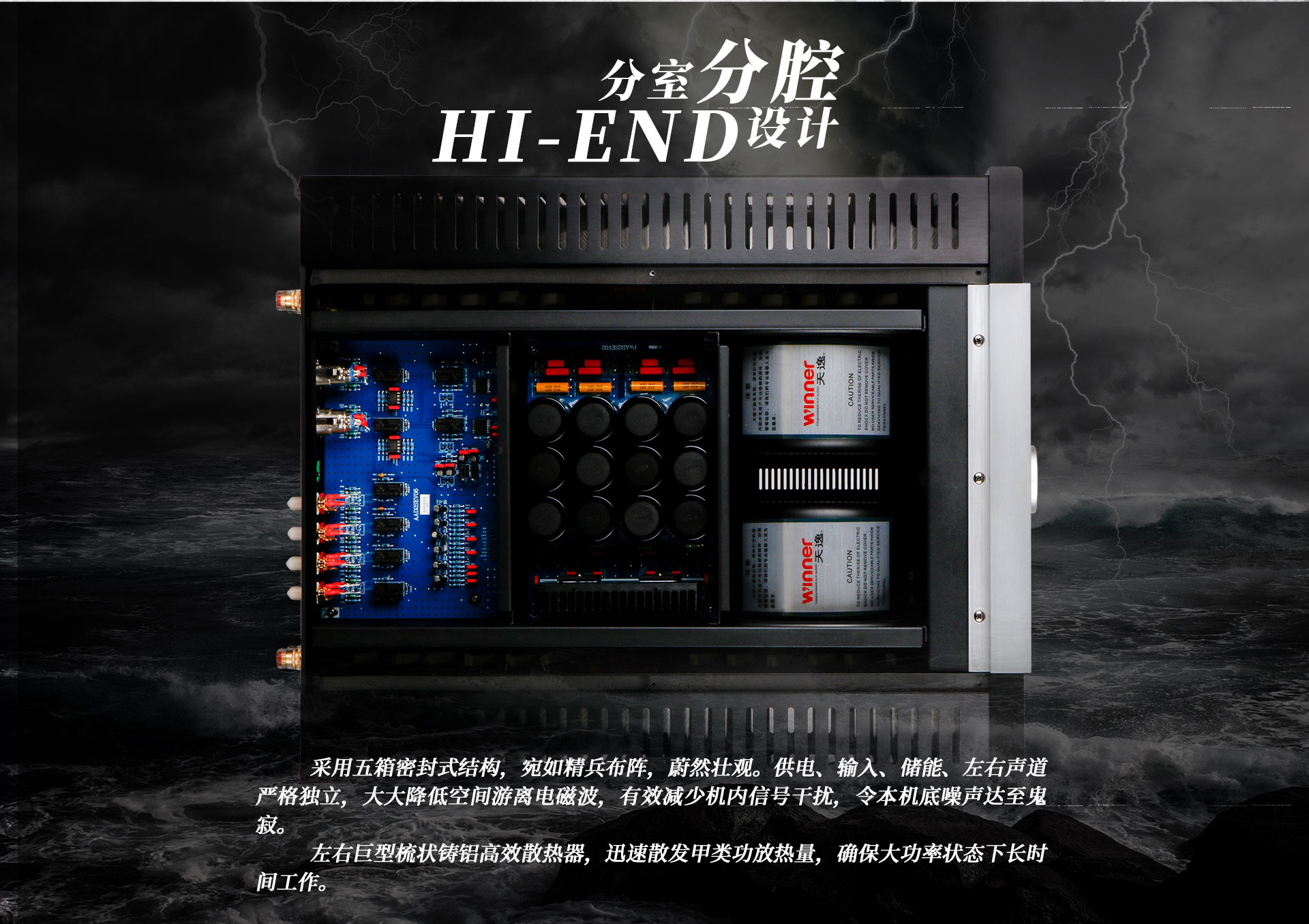

AD-2SE總共有5大塊電路板，從頭至尾為電源整流濾波大水塘（容量大的電容）、左右聲道放大電路板、輸入前級放大電路板和整機顯示控制板，各部分電路板分別安居于各自的屏蔽空間，工藝整潔，視覺效果相當清爽！機器前部?jī)蓚€(gè)600W的環型電源變壓器相對而坐，以獲得整機的重量平衡并為甲類電路提供強勁的能力之源。

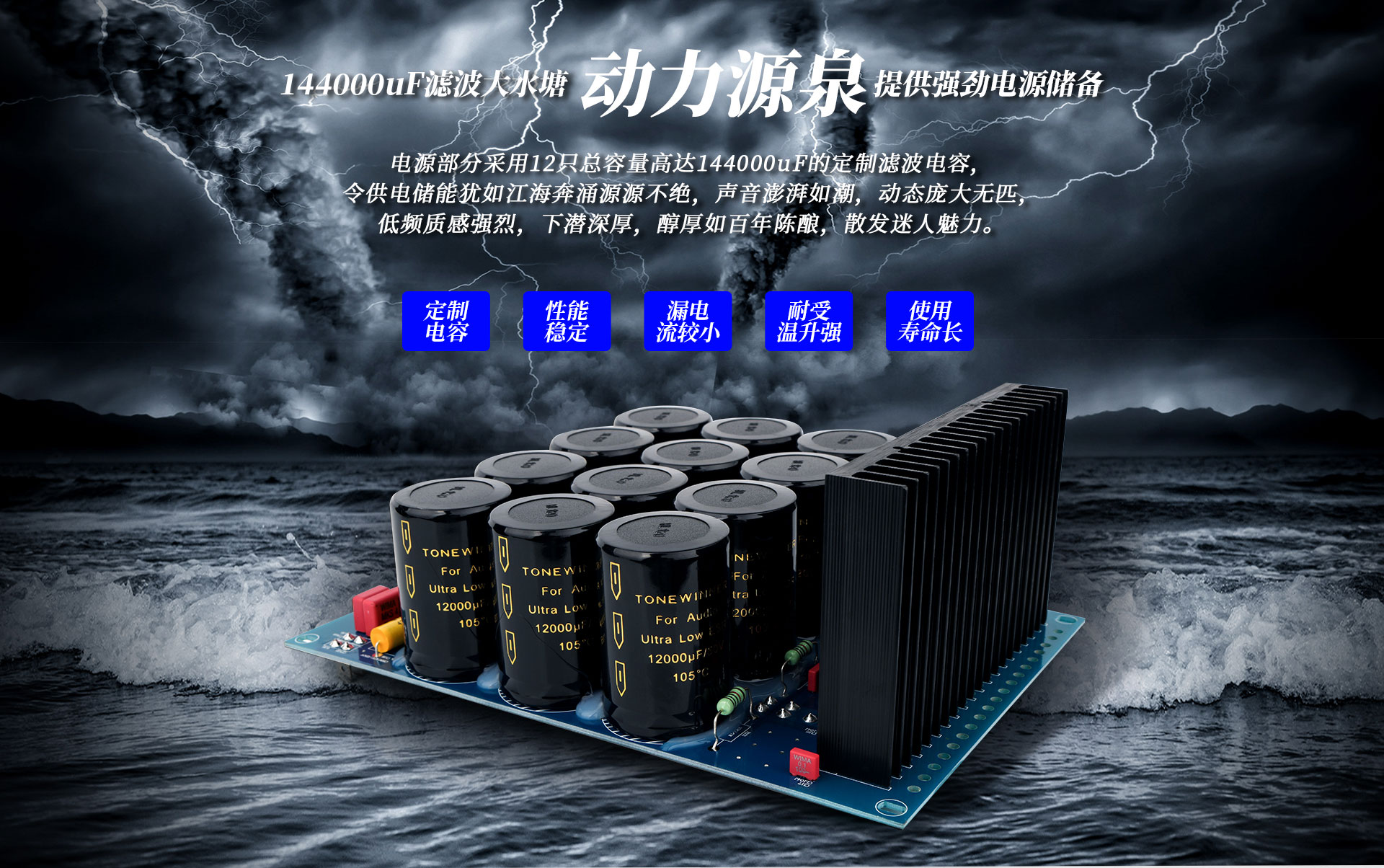

居于整機正中央的主電源板，12只12000μF／63V的MARCON濾波電容和帶散熱器的整流全橋堆，采用了整齊的矩陣式對稱排列手法布局，無論在體積、重量和色彩搭配上，都讓人眼前一亮：頗具有份量而陣容精銳、蔚然壯觀。

該機的前級為獲得最佳的信號切換分離度，選用了高度密封的無音染繼電器作為音源切換，并特別選用了優質全密封防塵電位器作為音量控制，在最易受到干擾的音量開關和訊源切換部分，則施以全金屬罩屏閉。從而使得整機的抗干擾能力、信噪比等關鍵指標，得以最大限度的提高。

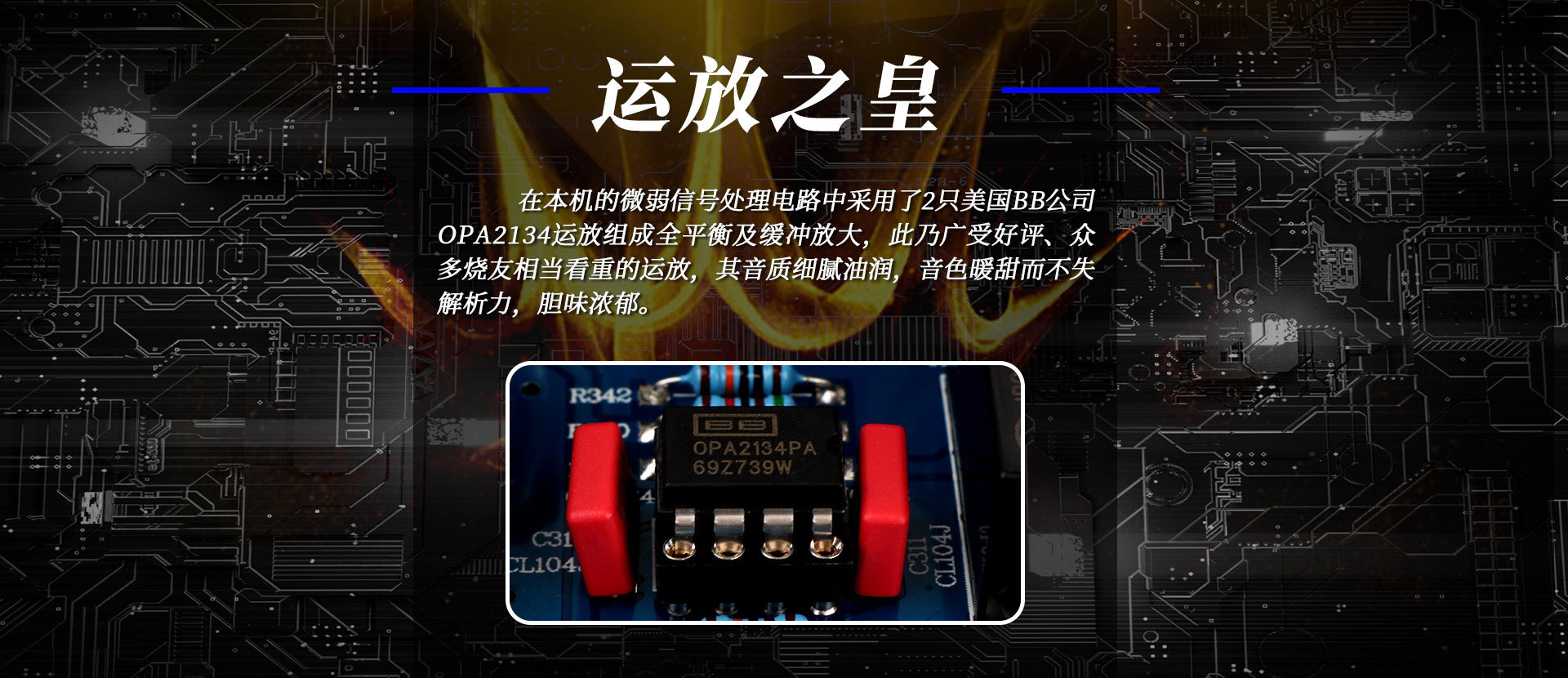

電路上，AD-2SE為確保最佳的音質音色和盡可能高的信噪比指標，前級放大不惜成本選用了當今倍受好評的美國原裝靚聲運放OPA2134，并采用了雙4腳鍍金插座連接形式，以方便發燒友日后的摩機升級換代。后級放大輸入級采用了鏡像菱形對稱差分輸入方式，并在電壓放大級采用了著名的CASCODE電路及恒流源負載，從而能令信號的相移減至最小、頻率響應寬闊。末級的功率輸出級，左右聲道各選用了12對150W的安森美MJW0281A/MJW0203A大功率管（整機共用了48只）并聯輸出！

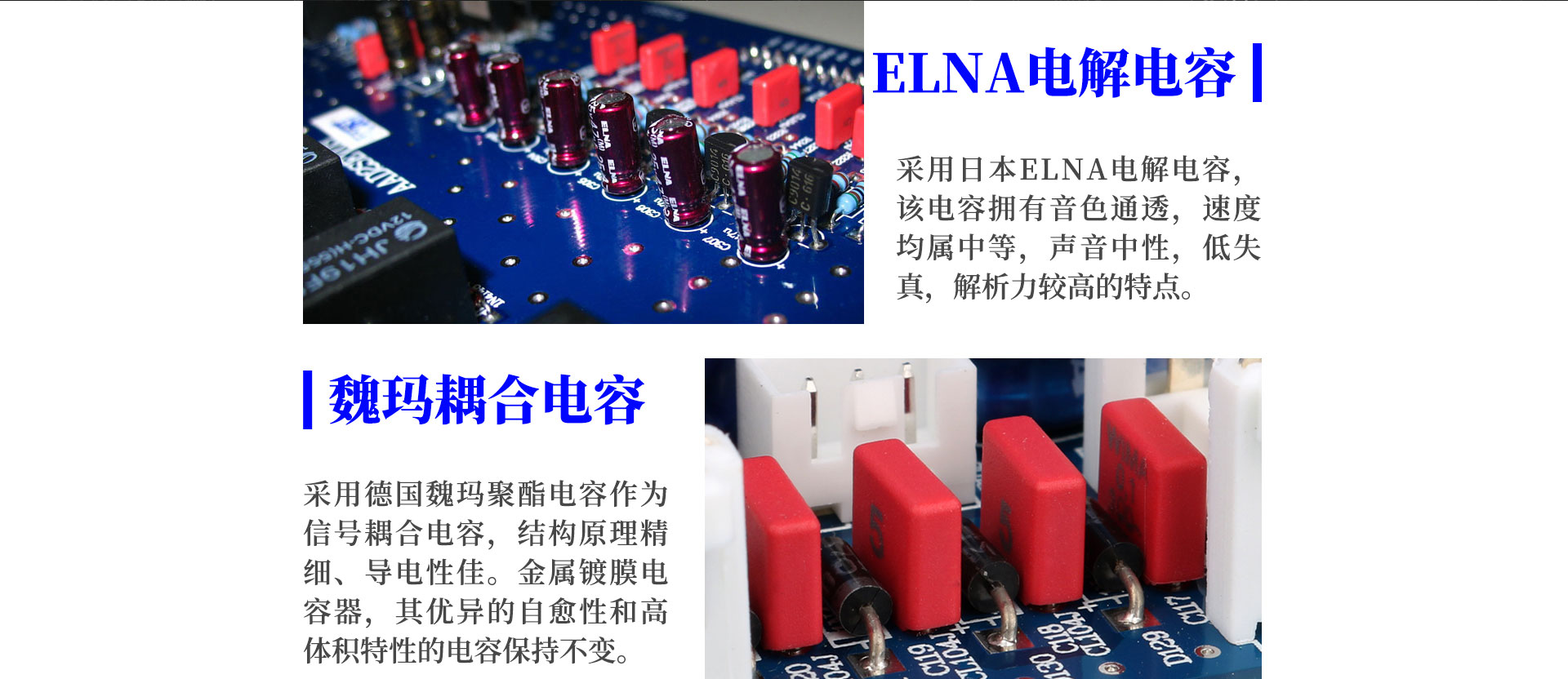

用料、制作方面，除上述之外，機內所有的電阻均選用優質五色環金屬膜電阻。在可能影響音質的主要通道，則選用了備受好評的優質MKP聚丙稀電容。其余如電壓放大和電流放大、獨立分別供、不超過3%誤差的功率管精密配對、遠離大電流的弱信號隔離技術等，均為Hi-Fi的大手筆。

三、關鍵技術表述

關鍵技術還是該機所獨有的“全平衡傳輸及放大方式”。眾所周知，放大器的設計通常有兩種信號傳輸放大方式：一種是為非平衡式信號傳輸放大，絕大多數的中檔甚至中高檔功放都是采用這種方式。這種傳輸方式的優點就是成本低、結構簡單實惠，但卻極容易拾取到外來的干擾信號，從而在一定的程度上影響音質的保真度。另一種則是平衡傳輸放大方式，這種線路形式主要有4種類型，即：利用音頻變壓器倒相方式、采用負反饋倒相方式、采用反相變換方式及差分放大方式。其中，差分放大方式是最完美的，但其差分管必須嚴格配對，對差分放大電路的設計和元器件的選用等提出了較高的要求，制作難度非常大、成本也很高。凡采用平衡傳輸放大方式的功率放大器，就算機內存在任何可能產生干擾的信號成份，也能在放大器的終端（熱端和冷端）疊加時自動地抵消，唯有至真至純的音樂信號驅動揚聲器發聲。換言之，平衡傳輸放大方式是高等級功放實現高保真重放的一種必備設施。

海外堪稱Hi-End的極品功放幾乎都采用了平衡傳輸放大方式。AD-2SE的電路設計，堅持沿用了音響界最為推崇的平衡傳輸及放大方式，這種線路是徹頭徹尾完全平衡的傳輸放大方式。即：全對稱、全平衡、差分輸入到BTL（橋接）功率輸出。這樣將全對稱和全平衡有機的融合為一體的電路形式，極大的改善了重放音樂的純凈度，也基本達到了全平衡的至高境界。為此朋友們可以看到，由非平衡――平衡轉換電路輸入的熱端信號分別由Q1/Q4/Q6/Q7/Q9/Q11（冷端由Q2/Q3/Q5/Q8/Q10/Q12）組成的共射基極（Cascode）+ 菱形電流鏡像差動放大電路擔綱小信號放大，接下來輸入到第二級，熱端這時有由Q14和Q15（冷端由Q13和Q16）組成差分電壓放大電路。接下來，本機的主要增益來自于電流輸出級，該級采用三級達林頓的差分BTL功率輸出電路，這種輸出電路的驅動力十分強勁，動態凌厲，大大提高了功放的阻尼系數，對于展現宏大音場、精確定位和提高對喇叭的控制力功不可沒。而且減小了對電壓放大級的影響，對進一步提高電壓放大級的線性起到非常重要的作用。該機功率每聲道用了12對150W的安森美MJW0281A/MJW0203A大功率管。

對于安森美半導體這個品牌，可能一些音響發燒友感到陌生，但如果說到摩托羅拉就知道啦。事實上，安森美半導體的前生就是摩托羅拉半導體元件事業部。是1999年從摩托羅拉分離出來單獨上市而組建成為安森美半導體公司的，所以習慣上大家仍然將安森美的管子叫成摩托羅拉的，在此特別說明一下。

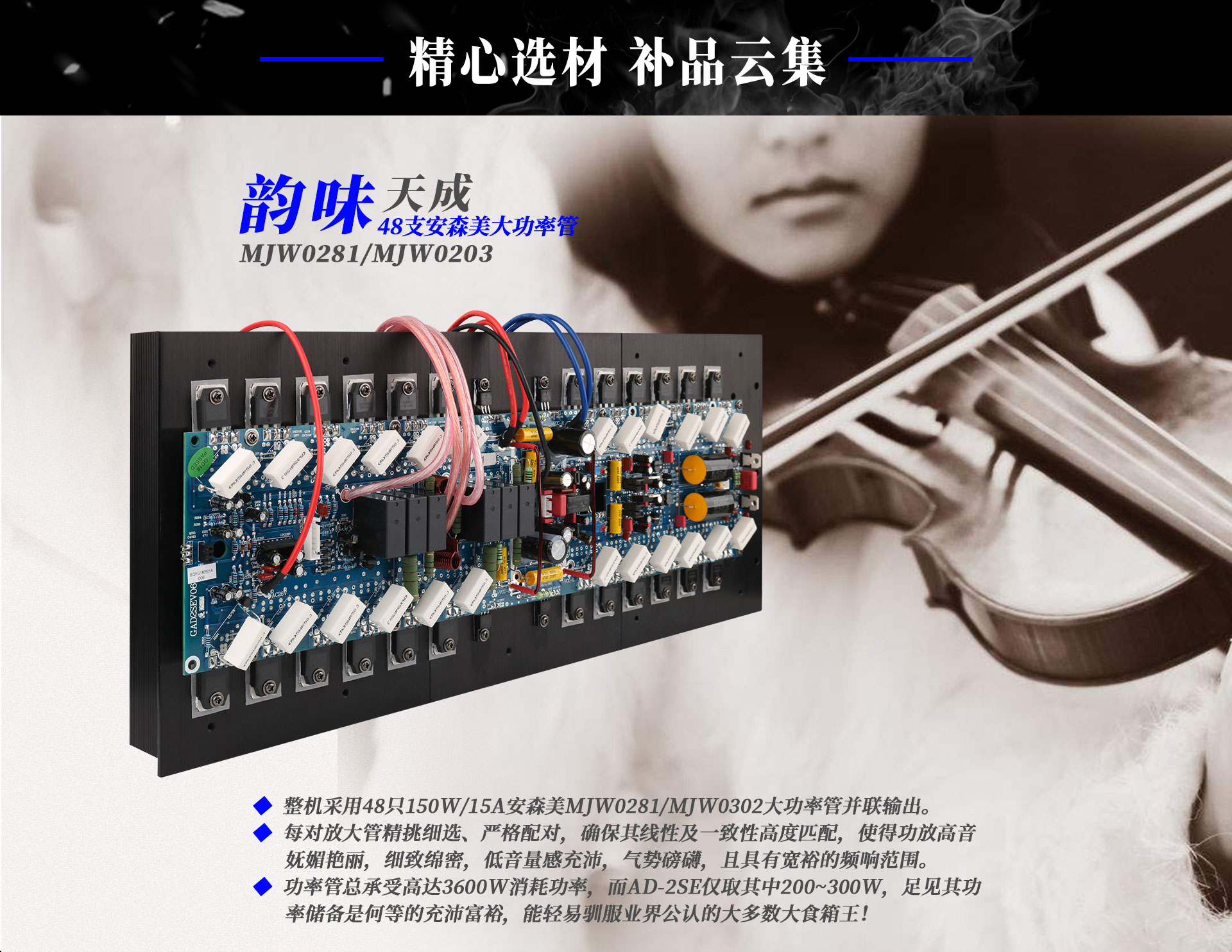

AD-2SE每聲道使用12對安森美MJW0281A/MJW0203A大功率管，這款大功率對管是安森美專門為音頻功率放大器專門開發的150W/15A大功率管。據實際測試證實其增益線性度是目前同類管子中最高等級的。從廠家提供的測試數據看也有理由相信它的音質音色是非常出色的。而且這對管子相互之間的配對性能非常出色，一致性非常好！易于大量配對篩選且線性度好，增益較高，可以使輸出信號有更高的放大比率。筆者會同天逸的設計工程師通過對天逸常用的東芝2SC5200/2SC1943、東芝2SC5198/2SA1941、以及美國仙童FJL4315/FJL4215等幾種大功率管嚴格試聽和比對，一致認為安森美MJW0281A/MJW0203A的音質是最好的，音質細膩，聲音的密度感相當?shù)拇_切：聲音非常的濃密且顆粒感極其細幼，聲音的重量感極高。音樂的中氣很足，頻率響應很寬，高頻的延展也去得很高，細節和堂音非常豐富。低頻的量感和力度也很好，有一種大氣磅礴的氣勢！尤其值得一提的是表現人聲更顯得成熟穩重，可謂張弛有度，并有較為明顯的磁性感，聲音的速度不錯且相當?shù)膵趁暮推G麗！音色為中性略略偏一點甜暖，很有貴氣。最可觀的是工作電流在較大范圍內變化時表現相當一致，不會象東芝管大電流時線性變差，也沒有東芝管工作在甲類大電流時中高頻聲音較暖較厚但略為發暗、低頻量感十足但力度略顯偏軟的特點。但相比之下，該大功率管的成本最高。但為保證AD-2SE新旗艦應有的品質和更好更靚的音質，天逸這次毫不猶豫的選擇了本次AB試聽對比聲音最好的MJW0281A/MJW0203A。并以每聲道12對這種靚管組成陣容豪華的功放輸出級，整機用上了配對誤差不超過3％的48只管子！并將這48只大功率管均勻緊固在龐大的全鋁合金整機一體化散熱器上（圖），以充分保證了該機工作在純甲類狀態時的溫升在安全范圍內。須知AD-2SE的這48只大功率管總共可承受7200W的消耗功率。試想，以24對功率管(共7200W)的功率，僅取其中的區區二、三百瓦，足見AD-2SE的功率儲備是何等的充沛富裕！AD-2SE按8歐負載計算，其輸出功率僅為200W，但是廠方保證：在負載為4歐時輸出能達到370W！因此，它在8歐時的輸出功率雖不是很大，但它卻可以輕易推好阻抗很低、靈敏度低于常規值很多的出名難推的好揚聲器系統！如著名難推的英國貴族ProAc、 ATC和丹拿等，都不在話下。

四、聲音特性

播放《長發妹》、《藍雨衣》、《民歌蔡琴》等女聲時，AD-2SE將克里斯泰爾·蓋爾（Crystal Gayle）的歌聲表現得非常純凈澄徹，非常富于磁性；伴奏的吉它、鋼琴、SAX聲音通透見底。與Crystal Gayle晶瑩通透的歌聲相映生輝；而在播放《藍雨衣》時，詹尼芙.襖妮斯的聲音被極為準確的還原成明亮而溫暖，獨具魅力的發燒女聲。至于蔡琴：AD-2SE所表現出來的聲音是我再熟習不過的聲音了，這種聲音我在AD-3上早已耳熟能詳：醇厚、磁性、質感、清晰、滄桑……四種音箱，各有韻味，絕對沒有推不動得遺憾發生。

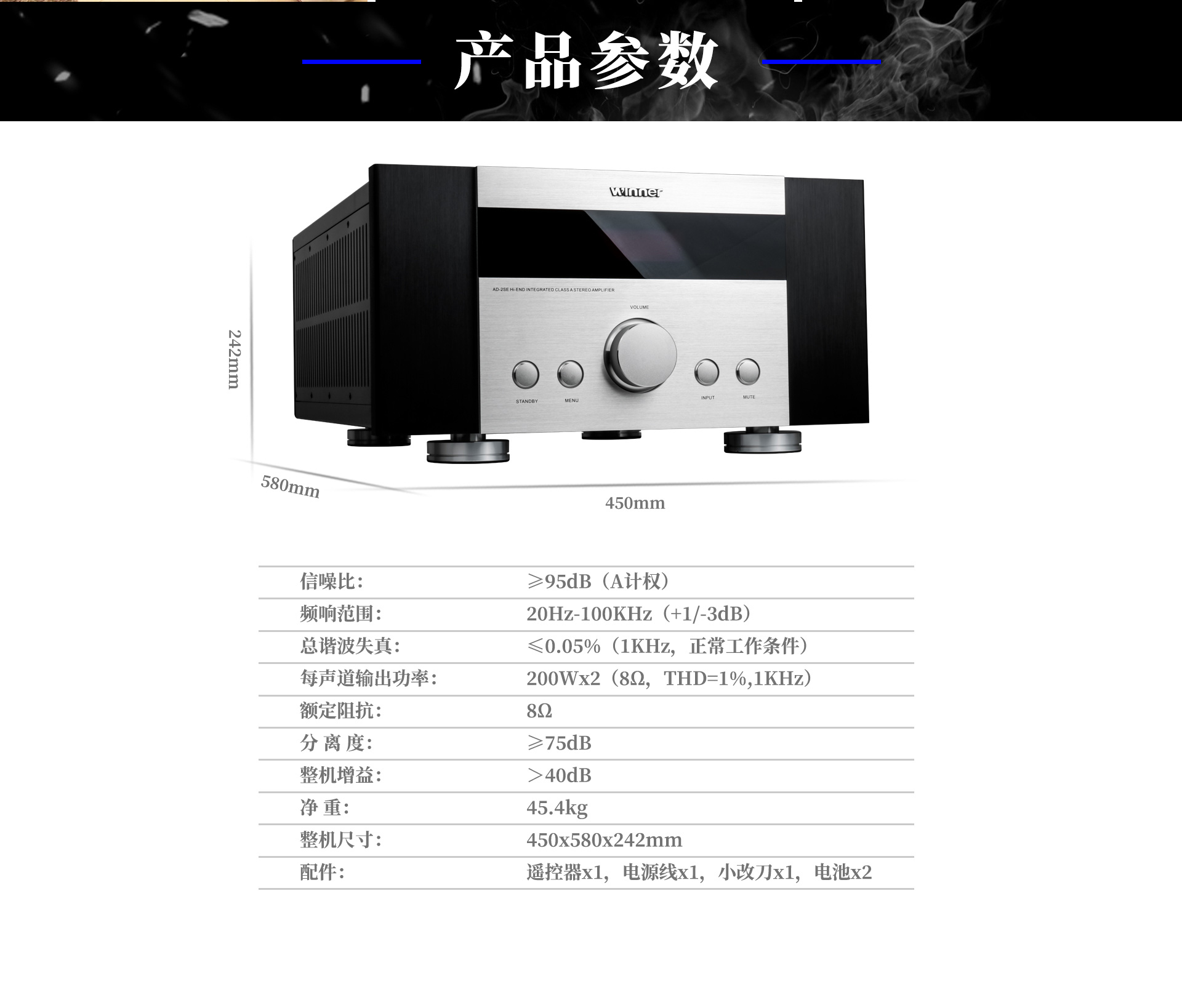

五、產品主要性能指標

聲 道 數：2

信噪比：≥95dB（A計權） 頻響范圍：20Hz-100KHz（+1/-3dB）

總諧波失真：≤0.05%（1KHz，正常工作條件）

每聲道輸出功率：200Wx2（8Ω，THD=1%,1KHz）

額定阻抗：8Ω

音頻解碼格式：模擬兩聲道 視頻解碼格式：無

分 離 度：≥75dB 整機增益：＞40dB

產品材質：鋁合金

外觀顏色：銀色

整機尺寸：450×220（238）×530（580）mm(寬×高×深）

包裝尺寸：755×432×644mm(寬×高×深）

凈 重：45.4kg

 毛 重：49.55kg

隨機附件：遙控器X1，電源線x1，小改刀x1，電池x2

適用場合：客廳、聽音室、會所、演示廳等高品質音樂的場地
